CSK-IIA 超声波试块

您的当前位置: 首 页 >> 产品展示 >> 超声检测

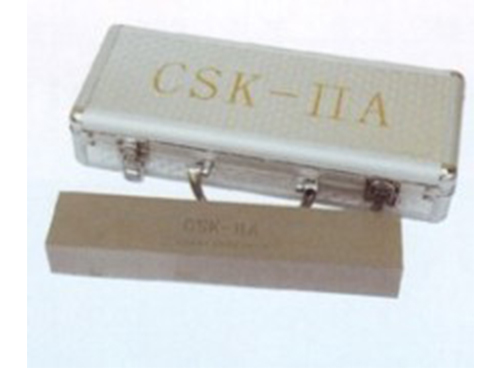

CSK-IIA 超声波试块

  • 所属分类:超声检测

  • 点击次数:
  • 发布日期:2018/01/25
  • 在线询价
详细介绍
产 品 说 明


尺寸:300mmL*100mmW*25mmT

主要用于:

1)R100测定斜探头的入射点和前沿长度

2)50mm和1.5mm通孔测定斜探头的折射角

3)25mm测定探伤仪的水平,垂直线性和动态范围,纵波扫描范围和速度

4)R50和R100曲面调节探测范围和扫描速度

5)直径50mm,44mm和40mm三个台阶孔测定斜探头 超声波标准试块检测报告1本体材料化学成分主要化学成分应符合GB699合格2本体材料晶粒度本材料经正火处理后,晶粒度应达到7级以上。合格3本材料内部缺陷使用5MHZ直探头,对试块进行接触法超声波探伤,不得出现大于对比试块DB-PZ2-2平底孔回波幅度1/4的缺陷回波。合格4折射角度偏差使用2.5MHZ、折射角为45度的斜探头检测时,不得超出±2度合格5有机玻璃镶嵌件纵波传播时间长温下,有机玻璃23mm厚度纵波传播时间相当与20(45)号钢50mm厚度的纵波时间合格6R100圆弧面中心位置偏差使用2.5MHZT 5MHZ的斜探头检测时,不得超出±0.5mm合格7R100圆弧面回波幅度偏差使用2.5MHZ和 5MHZ的斜探头检测时,不得超出1.5dB合格8外观及表面粗糙度外观光滑无明显划伤,碰伤,锈蚀等缺陷,表面粗糙度探测面不得低于Ra3.2,其余Ra6.3合格9几何尺寸,行位公差尺寸.公差±0.1 各边垂直度不大于0.05合格


相关标签:超声检测,CSK-IIA超声波试块价格,CSK-IIA超声波试块批发
